Entwurf und Test eines Multifunktionsmoduls

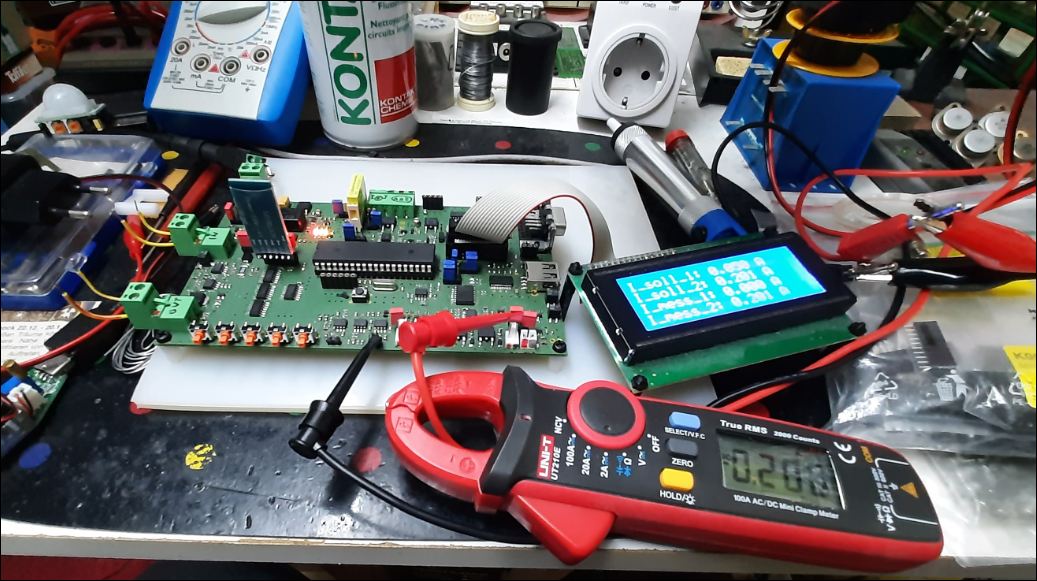

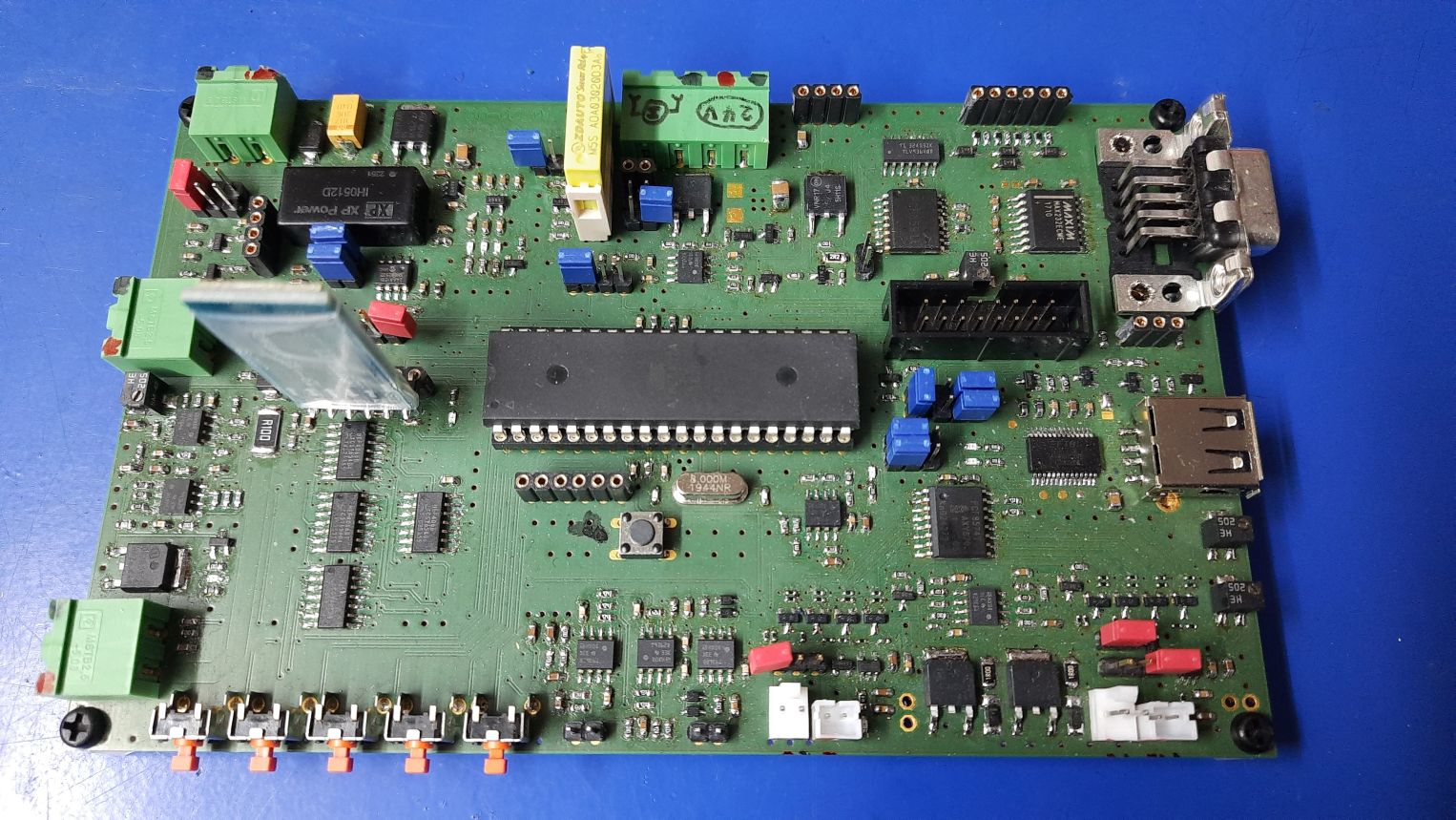

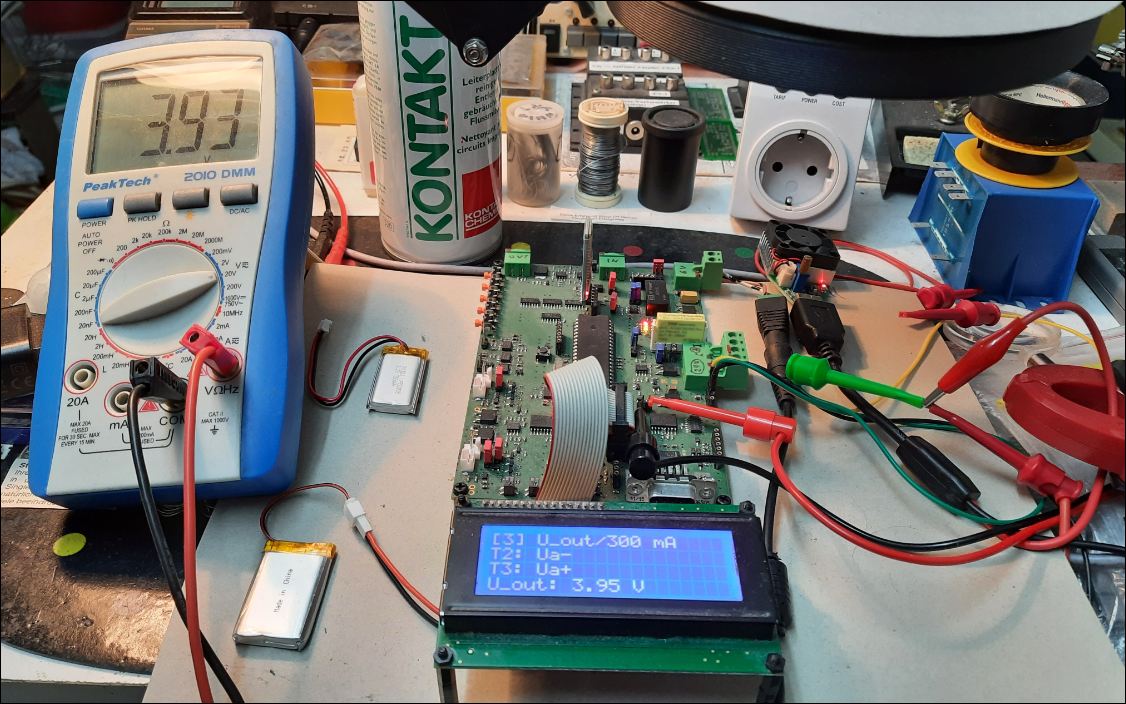

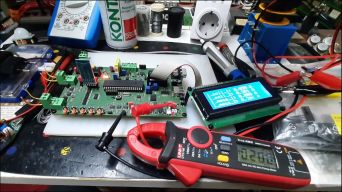

Beschreibung: Im Jahr 2022 hatte ich die Idee ein Multifunktionsmodul für den Werkstattbereich zu entwerfen. Es sollte dementsprechend vielseitig einsetzbar sein. Auch an dieser Stelle war es ein sehr steiniger Weg, da man jeden Abschnitt aufbauen und testen musste. Hierzu dienten Lochstreifenplatinen als Vorlage. Die einzelnen Schaltungsabschnitte wurden mit dem Programm LTSpice simuliert, um mögliche Fehler im Verhalten der Schaltung vorzeitig zu erkennen und einzugrenzen. Das Schaltbild und das Layout wurden mit Eagle erstellt. Die Software wurde anschließend in Bascom entwickelt und auf der Baugruppe getestet. An dieser Stelle möchte ich einen kurzen Überblick über den Testaufbau geben: Link: Testaufbau Lochstreifenplatine(n) Insgesamt wurden folgende Funktionen angedacht u. umgesetzt (grob dargestellt): - 4-fach Spannungsmessung (Mehrfachmessung mit einer Auflösung von ca. +/- 0,1 V) - Ermittlung von Spannung, Strom u. Leistung einer angeschlossenen Last bzw. eines Verbrauchers - Ausgabe von zwei einstellbaren Spannungen, 0 bis 4 V (max. 30 mA) und 0 bis 10 V (max. 300 mA), jeder Messbereich ist mit einer Strombegrenzung versehen - Messung von Effektivwert u. Scheitelwert einer Wechselspannung, Erfassung der Brummspannung eines Netzteils - Ausgabe verschiedener Rechteckfrequenzen zu Testzwecken, einschl. Wobbelfunktion - Ausgabe eines normierten Stromes (0 mA - 20 mA) oder einer normierten Spannung (0 V - 10 V)/ je nach Funktion kann das Modul (gelb) getauscht werden - Ermittlung der Adressen eines I2C-Busses (max. 10 Adressen möglich) - Laden- u. Entladen von LiPo-Akkus (Kapazitätsmessung, Innenwiderstand, etc.) (für diesen Zweck wurden zwei getrennte Lade- und Entladestufen vorgesehen) - verschiedene Schnittstellenanbindungen (USB, Bluetooth und RS232) |
