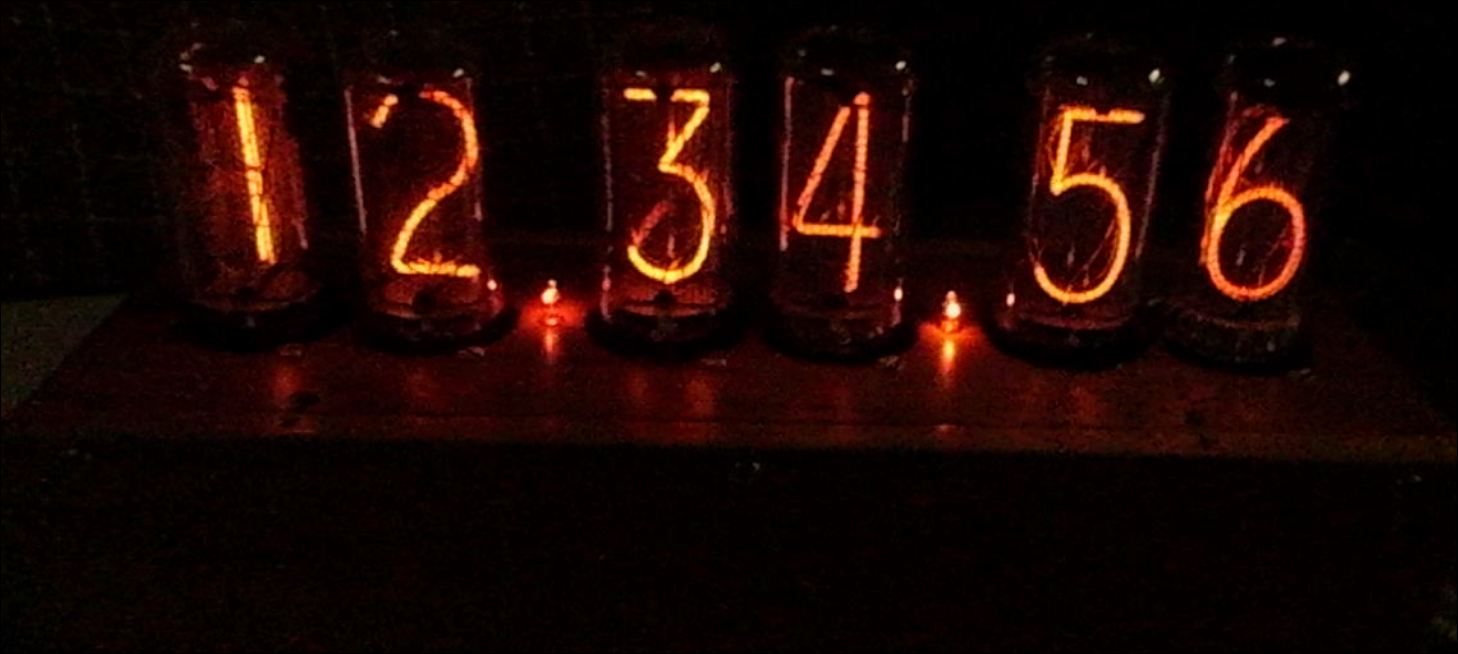

Entwurf/ Konstruktion einer zweiten Nixie-Uhr (NC-2) mit IN18-Röhren
Beschreibung: Im Verlauf des Jahres 2015 hatte ich die Idee eine weitere Nixie-Uhr zu konstruieren. Einen wesentliches Augenmerk legte ich diesmal auf eine Steuerung mittels Mikrocontroller (ATMega32A). Somit würden dann viele Schaltungskomponenten entfallen und die Schaltung insgesamt platzsparender ausfallen. Nebenbei: Die auffällige freie Fläche über den Tastern wurde nicht bestückt. Dieser Abschnitt dient der Ansteuerung eines 7-Segment-Decoders (hier nicht notwendig). Die ersten Testprogramme wurden auf einem dafür vorgesehenen Mikrocontroller- Board geschrieben und getestet. Hierzu diente eine bereits auf dem Board vorhandene 4-stellige Sieben-Segment-Anzeige. Einen Überblick zum Board erhält man hier: Link: Mikrocontroller-Testboard Das spätere Layout wurde mit der Layout-Software Eagle (Version 7.7.0/ Make Edition) erstellt. Wichtig war vorab ein Test mit einem seperat aufgebauten Hochsetzsteller, der die erforderliche hohe Anodenspannung der Nixie-Röhren von ca. 150V bereitstellt. Ich entschied mich für die Verwendung des ICs MC34063. Zur Vermeidung von bösen Überraschungen wurde dieser vorerst auf einer Lochstreifenplatine aufgebaut. Den Aufbau des Hochsetzstellers kann man an dieser Stelle betrachten: Link: Hochsetzsteller Wesentliche Informationen zur Uhr und ihren Bestandteilen findet man hier: Link: Uhrdaten |
