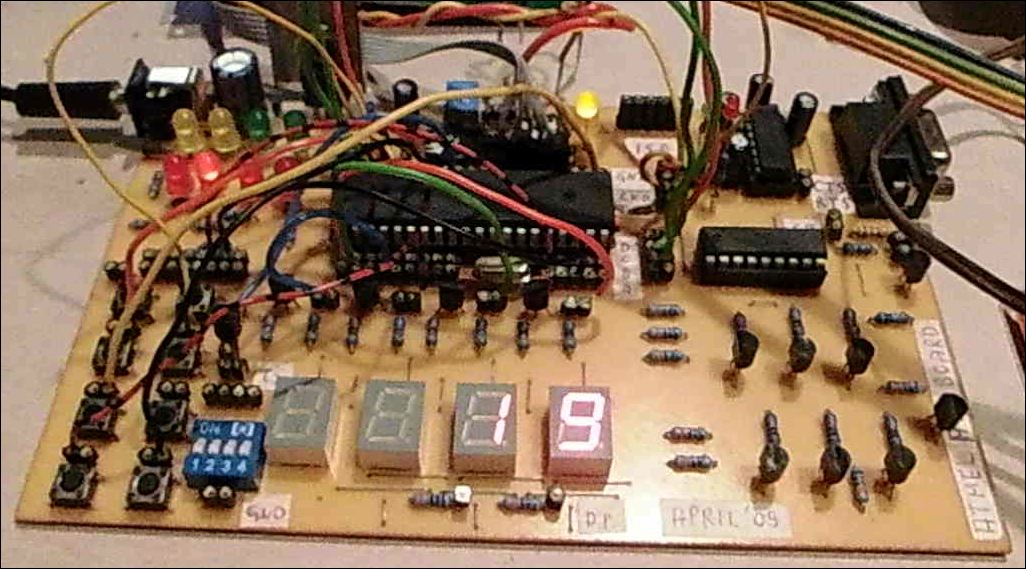

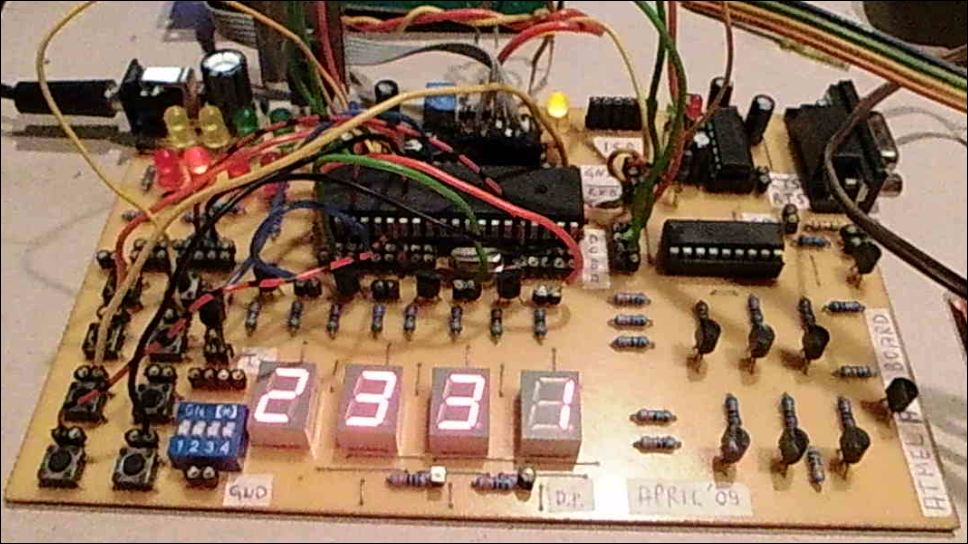

Erste Testaufbauten zur 7-Segment-Anzeige (Vorläufer der Nixie-Clock)
. Beschreibung, Testphase Software: Zu Beginn der Entwicklungsphase wurde ein selbstgebautes Mikrocontrollerboard verwendet. Dieses wurde für sämtliche Tests eingesetzt. Die darzustellenden Programmabschnitte wurden vorab auf der 7-Segment-Anzeige überprüft. Alle weiteren Funktionen konnten mit Tastern und LEDs umgesetzt werden. Des Weiteren ergaben sich hieraus auch die späteren Portbelegungen für den Mikrocontroller. Somit konnten Schaltbild und Layout zum späteren Zeitpunkt entsprechend der Software-Vorgaben angepasst werden. |
