Transistor-Kennlinien 2

Elektronik- u. Computer Links

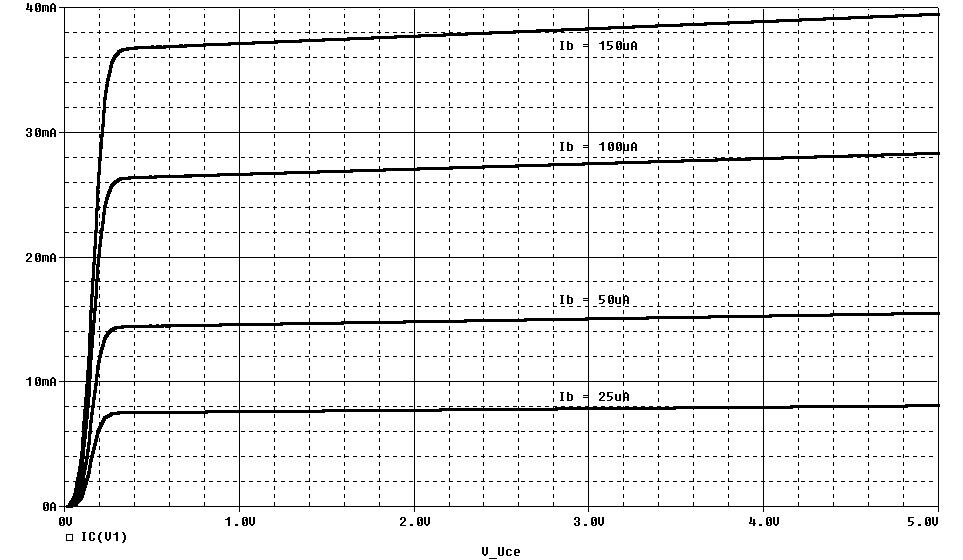

Ausgangskennlinienfeld IC = f (UCE) mit Parameter IB des Transistors BC 548B

  Zur Darstellung des Ausgangskennlinienfeldes werden die Eingangsgrößen UBE oder IB konstant gehalten.
  Bei dieser Messung wurde für verschiedene Basisströme das Verhalten des Kollektorstroms IC in
  Abhängigkeit der Kollektor- Emitterspannung UCE dargestellt.

  Die Spannung UCE wurde von 0...5V erhöht.

  Die unterste Kennlinie wurde mit IB= 25uA, alle weiteren mit 50uA, 100uA und 150uA aufgenommen.

  Um eine erhöhte Erwärmung des Transistors zu vermeiden; muss die Verlustleistung Ptot beachtet werden.

  Für diesen Transistor gilt Ptot= 500mW.

  Da sämtliche Kennlinien mit dem Programm PSpice simuliert worden sind, muss bei einer realen Messung
  der Basisstrom auf seinen Ursprungswert nachgestellt werden.
