Transistor- Kennlinien

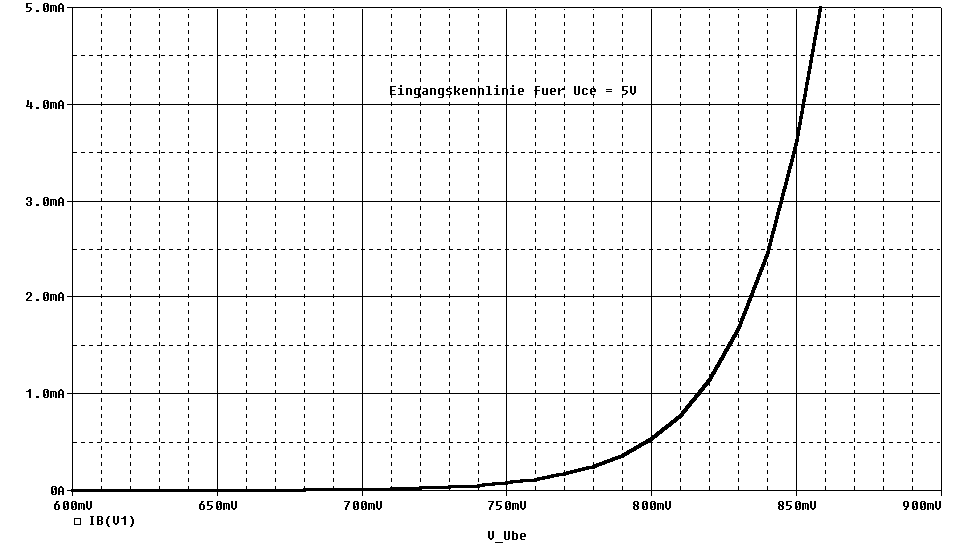

Eingangskennlinie IB = f (UBE) des Transistors BC 548B

  Zur Ermittlung der Eingangskennlinie wird IB als Funktion von UBE aufgetragen. Man erkennt am Verlauf,
  dass ab einer bestimmten Basis-Emitterspannung der Basisstrom stark ansteigt.
  Bei einem  Standard-Transistorverstärker wird man deshalb auch meistens Spannungswerte von 0,6...0,7V messen.

  Stromsteuerkennlinie:

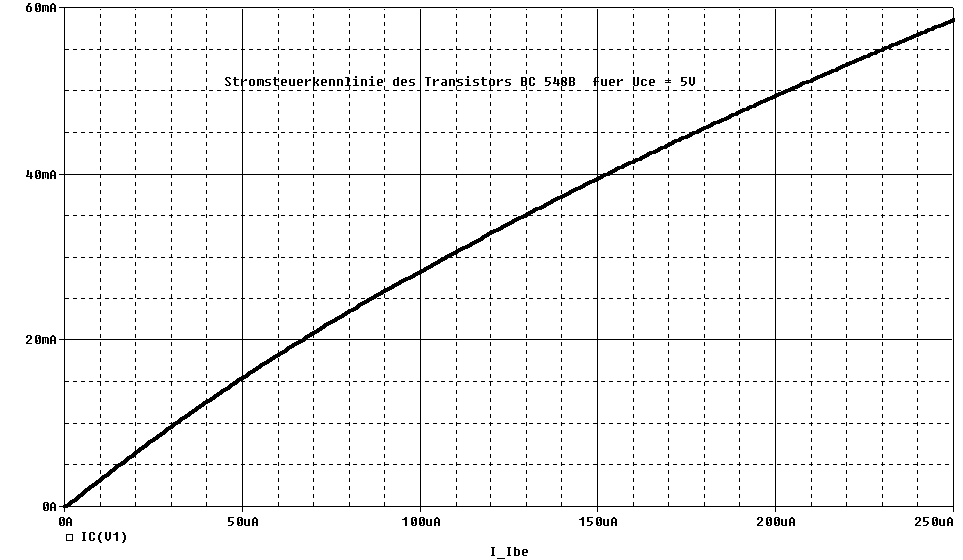

  Darstellung der Stromsteuerkennlinie des Transistors BC 548B

  Im Normalbetrieb ergibt sich ein proportionales Verhältnis von Kollektorstrom zu Basisstrom.
  Die Proportionalitätskonstante B wird als Stromverstärkung bezeichnet.

  B = IC / IB
