Operationsverstärker 5

Elektronik- u. Computer Links

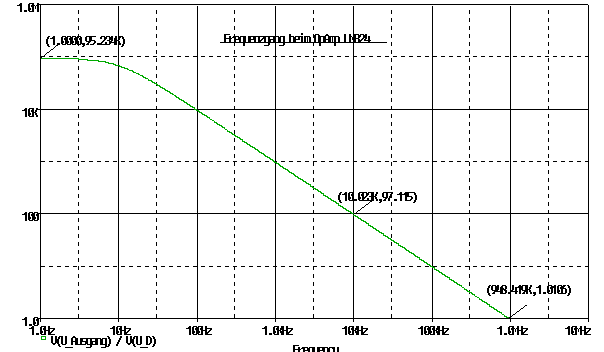

  Bild: Frequenzgang der Differenzverstärkung AD beim LM324 - simuliert unter PSpice

  Der dargestellte Frequenzgang zeigt die mögliche Verstärkung bei unterschiedlichen Frequenzen.

  Die Differenzverstärkung liegt beim LM324 im Bereich zwischen 0...10Hz bei ca. 100.000 (100dB).
  Das Simulationsergebnis zeigt, dass dieser Wert mit ca. 95.000 nahezu erreicht wird.

  Mit steigender Frequenz sinkt die Verstärkung um 20dB/Dekade ab.
  Bei der so genannten Transitfrequenz wird nur noch ein Wert von 1 (0dB) erreicht.

  Betreibt man den Operationsverstärker mit 10 kHz erzielt man immerhin noch einen Verstärkungsfaktor
  von ca. 100 (40dB). Eine höhere Verstärkung durch Änderung der umliegenden Beschaltung ist somit völlig
  sinnlos.
