Darstellung der Temperatur mittels einer 7-Segment-Anzeige

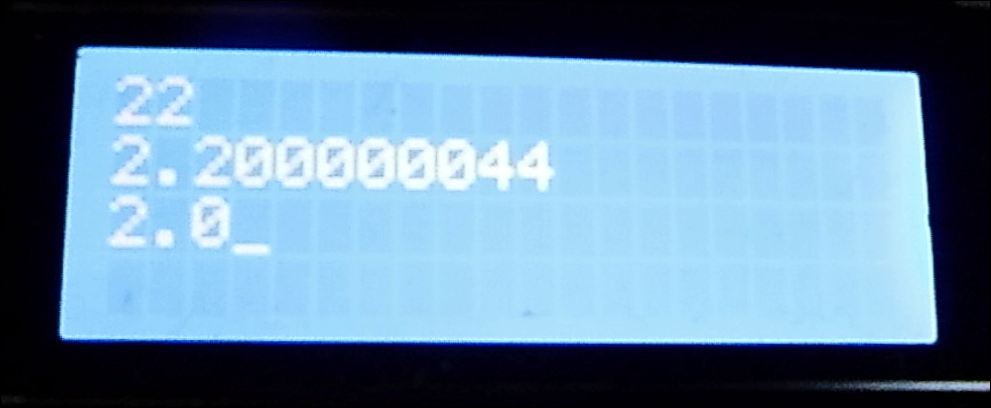

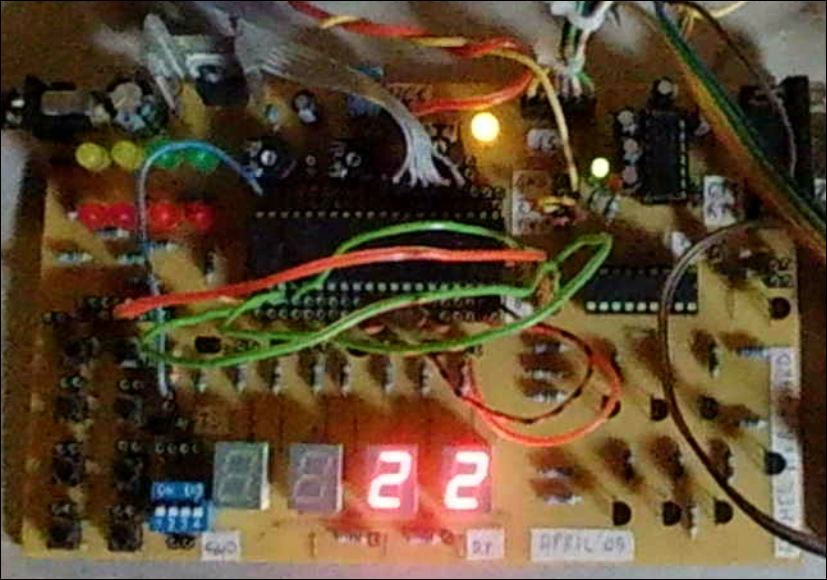

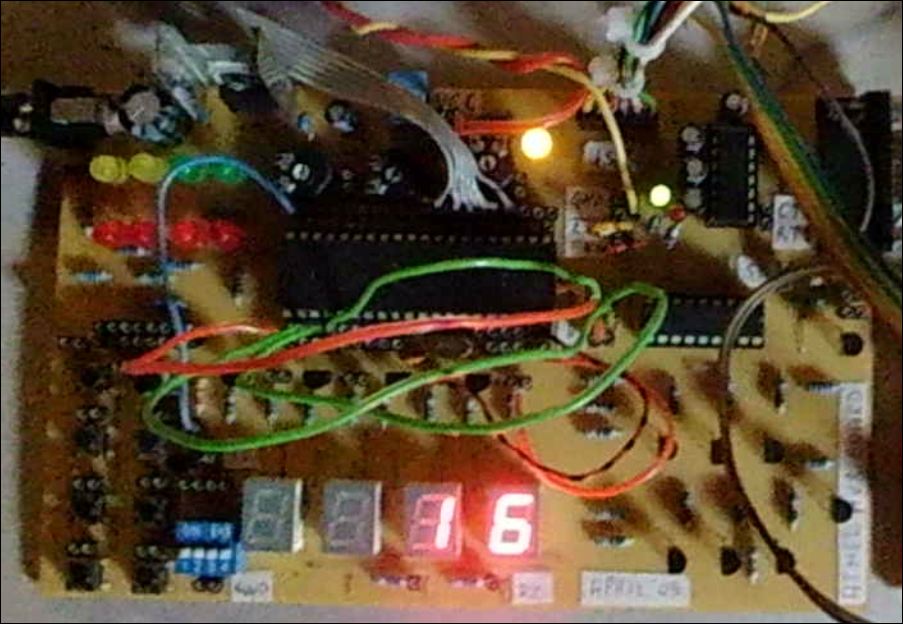

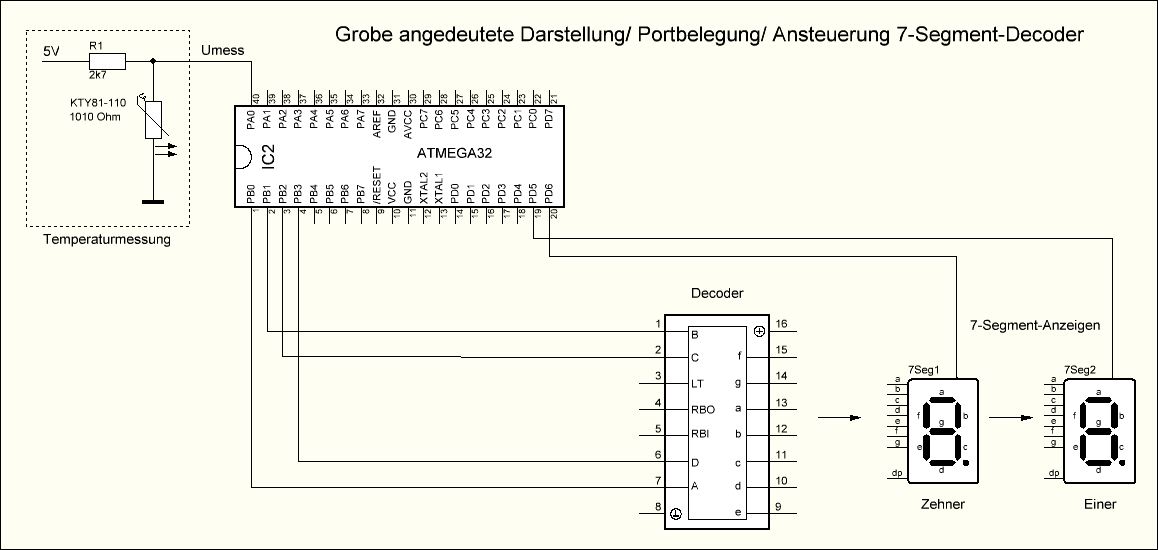

Im März 2015 überlegte ich mir eine kleine Software um Temperaturwerte auf einer 7-Segment-Anzeige darzustellen. Hierzu wurde ein Temperatursensor vom Typ KTY81-110 eingesetzt. Das Datenblatt kann an dieser Stelle eingesehen werden: Link: KTY81-110 Der Sensor wurde mit einem 2,7K- Widerstand in Reihe geschaltet. Die Messspannung UA am Teiler wurde mit einem Mikrocontroller ermittelt und passend umgerechnet. An dieser Stelle finden Sie die Berechnungsformel und eine Übersicht über die Verschaltung des Mikrocontrollers. In der groben "Skizze" ist die Ansteuerung der Segment-Anzeigen nur angedeutet.
Die Herleitung der Formel kann hier eingesehen werden: Link: Entwicklung der Formel Die Software wurde mit der Programmiersprache Bascom erstellt. Den entsprechenden Programmcode findet man hier: Link: Bascom Code |
