  Nachbauprojekt Entzerrer-Vorverstärker EV-1 (MM-System):

  Beschreibung:

  An dieser Stelle möchte ich all jenen, die Interesse an dem Nachbau des EV-1 haben,
  schon im Voraus viel Erfolg wünschen.

  Sämtliche Unterlagen werden von mir zur Verfügung gestellt:

  - Schaltplan ( als PSpice- Schematics *.sch Datei, als jpg- Format)

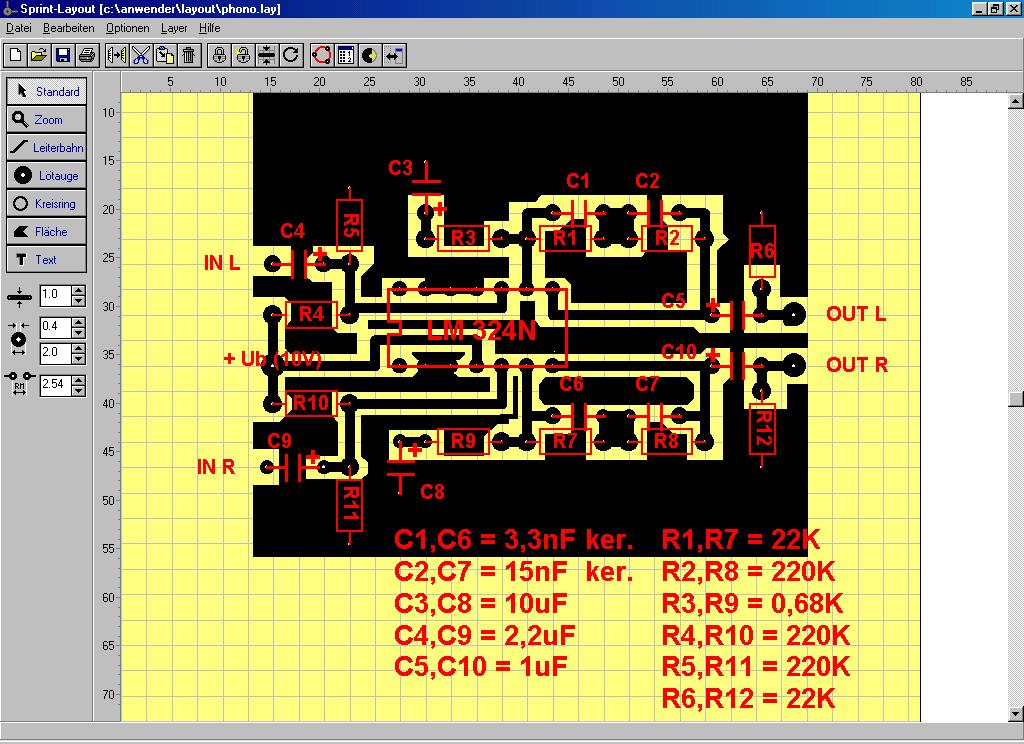

  - Layout (PDF- Format, bedruckte Seite = Bestückungsseite) / erstellt mit Sprint-Layout

  - Bestückungsplan (PDF- Format)

  Kurze Erläuterung und Tipps zum Nachbau:

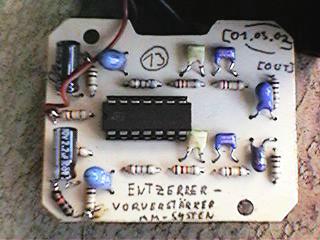

  Zu Beginn des Nachbaus sollten zuerst die kleinen Bauelemente (Widerstände und Kondensatoren)
  eingelötet werden. Der integrierte Schaltkreis (LM324N) wird als letztes eingelötet. Auf die Polung
  der Elektrolytkondensatoren (oder Tantal- Kondensatoren) muss unbedingt geachtet werden (siehe oben),
  da diese sonst zerstört werden. Zur Sicherheit ist die Anschlussbelegung im Bestückungsplan gekennzeichnet.
  Der Anschluss der Betriebspannung (+UB ) und die Höhe der Versorgungsspannung sind ebenfalls im
  Bestückungsplan aufgeführt.

  Um eine erhöhte Brummeinstreuung am Eingang des Verstärkers zu vermeiden, wurden die Eingangswiderstande
  der Verstärkerstufen künstlich durch einen 56K- Widerstand herabgesetzt.

  Wichtig: Die 56K- Widerstände parallel zu den Eingängen schalten (siehe Schaltplan).

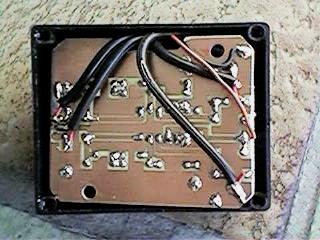

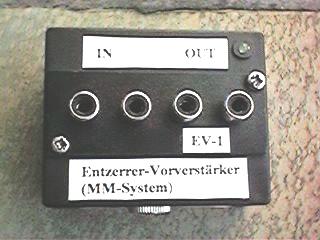

  - optimale Platinengröße: 56 x 48 mm, Gehäuse AMG 2 von Conrad- Electronic
