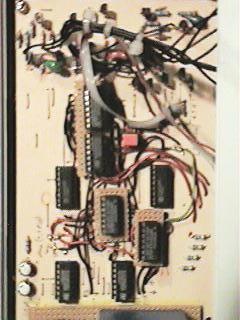

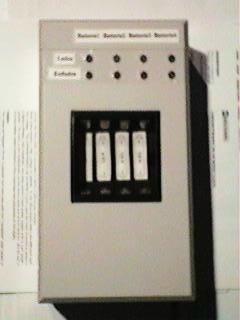

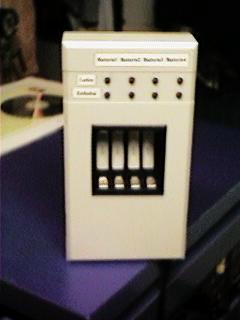

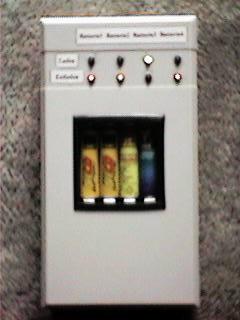

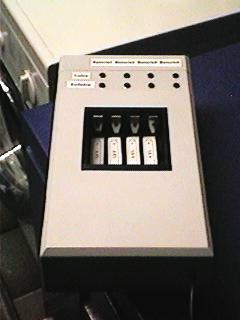

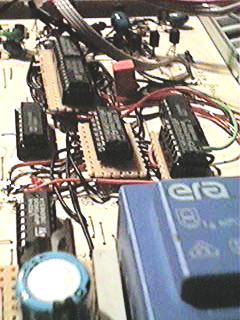

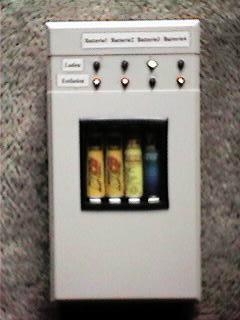

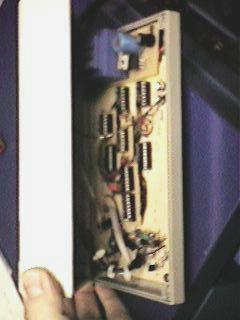

  Projekt 4-fach NiCd Lade- u. Entladegerät mit Ladespannungsüberwachung:

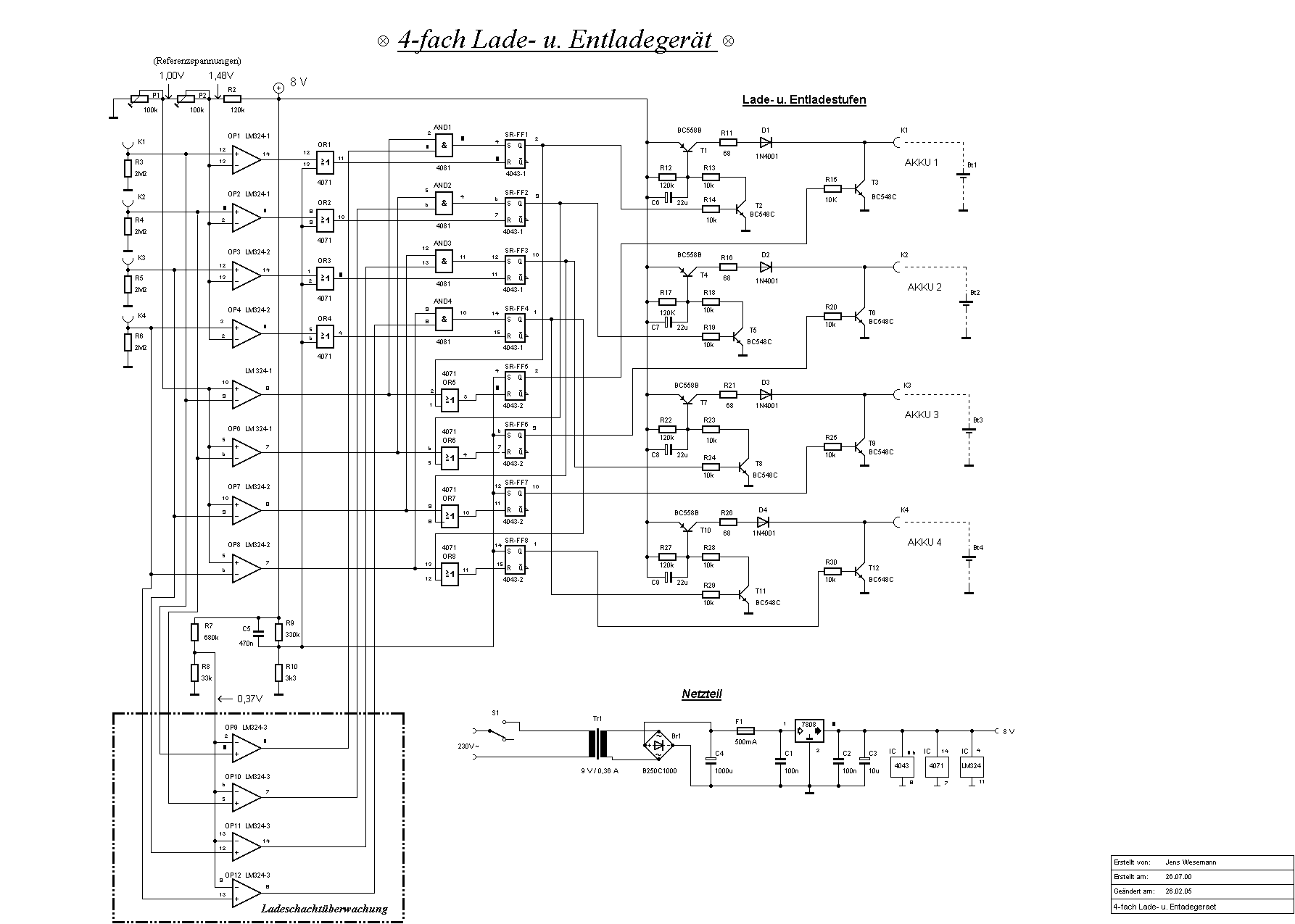

  / Schaltbild

  Allgemeines zum NiCd-Akku:

  Beim Entwurf eines Lade- und Entladegerätes ist es wichtig, die entsprechenden Ladeschlussspannungen
  der NiCd- Zellen zu kennen. Bei einem NiCd-Akku liegt diese bei ungefähr 1,48V.
  Die Entladeschlussspannung der Akku- Zellen sollte nicht kleiner als 1V gewählt werden.

  Eine "normale" Aufladung erfolgt mit einer Ladung von ca. C/10.
  Bei einem 750mAh Akku muss dann ein Ladestrom von ca. 75mA gewählt werden.
  Aufgrund der auftretenden Wärmeverluste muss die Ladezeit mit dem Faktor 1,4 multipliziert werden.
  Somit ergibt sich eine Ladedauer von ca. 14Std. bei einem Ladestrom von ca. 75mA.

Der Memory- Effekt lässt sich somit durch gezieltes entladen vermeiden.
