Leistungsanpassung 2

Elektronik- u. Computer Links

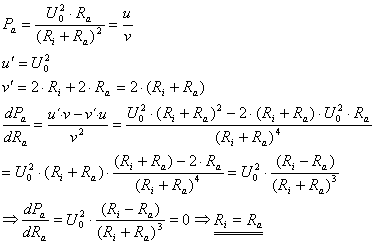

  Rechnerischer Lösungsweg zur Ermittlung des Maximums der Funktion:

  Im höchsten Punkt einer Funktion ist die Steigung einer anliegenden Tangente immer 0.
  Zur Anwendung kommt an dieser Stelle die Quotientenregel der Differentialrechnung.

  Mit Ri = Ra ergibt sich für die maximale Ausgangsleistung Pa folgender Zusammenhang:
  Der Wirkungsgrad ergibt sich aus dem Verhältnis Pa(max.)/P.

  Auf der folgenden Seite wird die Funktion Pa in Abhängigkeit von Ra dargestellt.
