Instrumentenverstärker 2

Elektronik- u. Computer Links

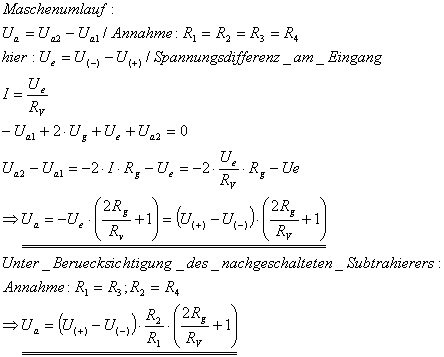

  Herleitung der Gesamtverstärkung:



  Vorteile eines Instumentenverstärkers:
  - hohe Gleichtaktunterdrückung (Vorraussetzung: R1 = R2 = R3 = R4)
  - hohe Eingangswiderstände ---> geringere Belastung des Messobjekts

  Einsatzgebiete:
  - Messung der Hallspannung eines Magnetfeldsensors
  - Messung der Differenzspannung einer Brückenschaltung
