Gegentakt-Endstufe 1

Elektronik- u. Computer Links

  Beschreibung:

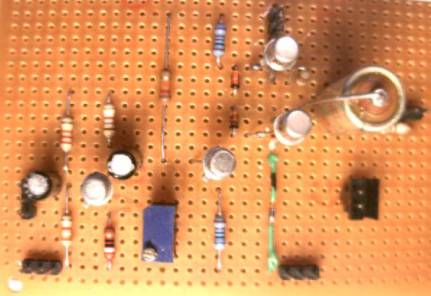

  Im Rahmen des Industrieelektronik Labors an unserer Hochschule wird als Abschluss ein so genannter
  Wahlpflichtversuch durchgeführt. Jede Studentengruppe wählt aus einer Liste ihr Themengebiet aus.

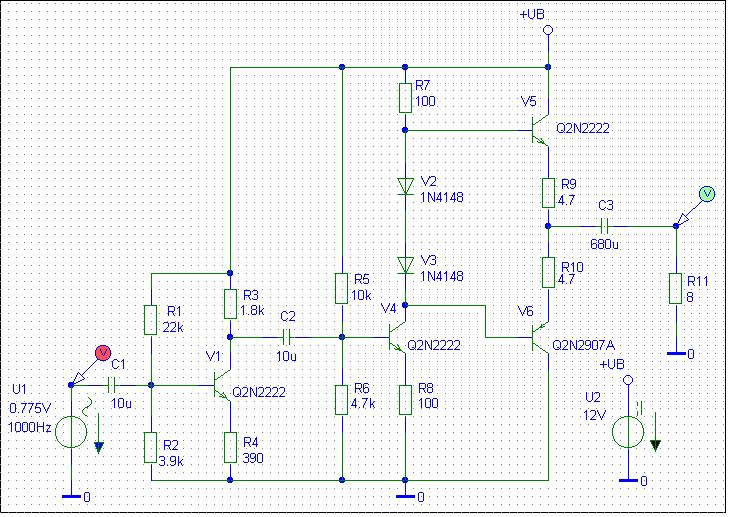

  Wir entschieden uns damals für den Entwurf einer Gegentakt Endstufe (AB-Betrieb). Bei diesem Endstufentyp
  werden beide Ausgangstransistoren durch die im oberen Schaltbild erkennbaren Dioden leitend gehalten.

  Der Vorteil hierbei ist, dass geringere Übernahmeverzerrungen der Ausgangsstufe auftreten. Das bedeutet,
  dass beide Transistoren auch während der Nulldurchgänge leitend sind. Beim B-Betrieb ist dies nicht der Fall,
  da der Arbeitspunkt im Sperrbereich des Transistors liegt. Der Arbeitpunkt im AB-Betrieb liegt etwas höher auf der
  Arbeitsgeraden.

  Bei diesem Versuch geht es nicht darum einen Verstärker mit hoher Ausgangsleistung zu entwerfen, sondern
  eher darum, die Wirkungsweise der Schaltung zu analysieren.

  Auf den folgenden Seiten werden verschiedene Aspekte unserer Berechnungen dargestellt. Man erkennt,
  dass das Programm PSpice eine große Hilfe darstellt.

  Weiterhin wird gezeigt, welchen Einfluss die nachgeschaltete Endstufe auf die Verstärkung der Vorstufe hat.
