Basisschaltung 5

Elektronik- u. Computer Links
  Man erkennt deutlich, dass sich eine Gesamtbandbreite von ungefähr 24 MHz einstellt.
  Die untere Grenzfrequenz beträgt ca. 1,26 kHz.
  Als nächstes wird ein Schwingkreis in den Ausgangskreis geschaltet.
  Die Resonanzfrequenz soll ca. 160 kHz betragen.
  Im Widerstand Rc (Rv) werden die Verluste des Parallelkreises zusammengefasst.

  Da die Güte Q eines Schwingkreises stark abhängig vom Verlustwiderstand Rv (Rc) ist,
  muss dieser beim Parallelkreis möglichst hochohmig ausfallen. Somit ergibt sich dann auch
  eine geringere Bedämpfung des Schwingkreises und eine kleinere Bandbreite B.

  Wichtig: RP = Rc // Ra

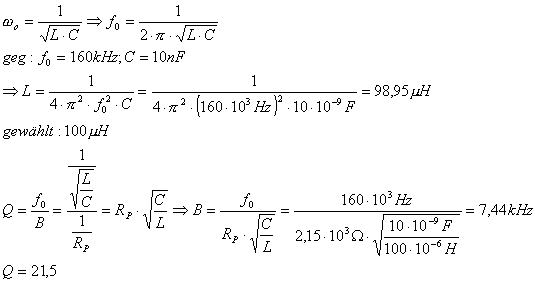

  Hieraus ergibt sich folgender Rechenweg:

  Nachdem nun alle Bauelemente dimensioniert wurden, gibt es auf der nächsten Seite noch einmal
  einen Überblick über sämtliche Diagramme (Frequenzgang, Zeitsignal Ua(t), Einschwingvorgang etc.).
