Der aktive Vollweggleichrichter

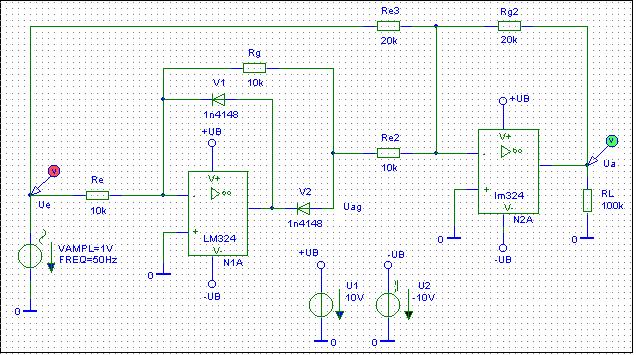

   Ein aktiver Vollweggleichrichter lässt sich in folgende Grundschaltungen aufteilen:
   Aktiver Einweggleichrichter und invertierender Summierverstärker

  Um beide Halbwellen der Sinusfunktion zu nutzen, gilt folgender rechnerischer Zusammenhang:
  Ua = -(2Uag+Ue)  => Ua = -2Uag - Ue

  1.Fall: positive Eingangsspannung Ue   => Uag = -Ue   => Ua = 2Ue - Ue = Ue

  2.Fall:  negative Eingangsspannung (-Ue)   => Uag = 0   => Ua = 0 - (- Ue) = Ue

  Die Darstellung der Zeitfunktionen Ue(t) und Ua(t) erfolgt auf der nächsten Seite.
